全国统一咨询热线 400-698-6089

logo

20年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

高硫镍添加剂应用过程中,影响镀层外观和电位差的4个因素

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.07.30
信息摘要:
我们在使用高硫镍添加剂时,需要确保镀层中含硫量在0.2%左右,镀层间的电位差要在120mv以上,另外,镀层的光亮度、镀液的分散能力和深镀能力…

我们在使用高硫镍添加剂时,需要确保镀层中含硫量在0.2%左右,镀层间的电位差要在120mv以上,另外,镀层的光亮度、镀液的分散能力和深镀能力也要满足生产的需要。那么在生产过程中有哪些因素会影响镀层的外观和电位差的呢?

比格莱科技根据现场经验和产品的特性做了分析,主要有以下这4点:

1、添加剂的含量。高硫镍添加剂Ni-320的含量对镀层的外观和电位差均有较大的影响。当Ni-320含量小于4ml/L时,高电流密度区会有白雾;含量在6~20ml/L时,镀层从高区到低区均能获得光亮的镀层。随着高硫镍添加剂Ni-320的含量的不断提高,电位差会越来越大。

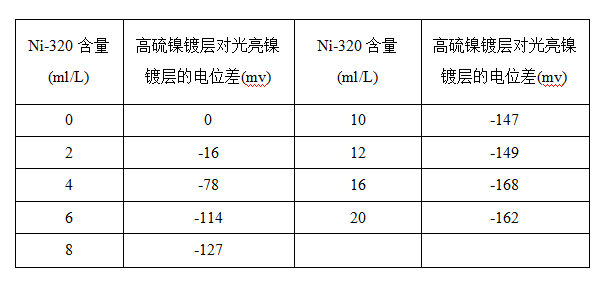

高硫镍添加剂Ni-320含量的提高对电位差的影响

2、镀液温度的影响。温度对镀层的光亮度的影响是比较明显的,当温度在35℃以上时,镀层只能达到半光亮的状态,而且高区容易烧焦。建议控制镀液温度在40~45℃,这样能够维持好镀层的光亮度。

3、镀液pH值的影响。随着镀液pH值的逐渐升高,镀层的电位差会逐渐下降,而镀层的光亮度没有较明显的变化。生产时建议控制镀液的pH值在4.0左右。比格莱高硫镍添加剂

4、电流密度的影响。Ni-320的电流密度较宽,在0.5~5A/dm2均可使用,不会有烧焦的现象。一般随着电流密度的升高,镀层的电位差会逐步下降。比格莱建议客户在使用Ni-320时,电流密度控制在1~2A/dm22~3分钟,这样既可获得良好外观,又可保证该镀层与光亮镍层有足够的电位差。

因此,在生产过程中,应将镀液中温度、pH值、电流密度及高硫镍添加剂的含量控制在工艺范围内,这样才能保证镀层的良好外观及镀层间有足够的电位差。如果您对电镀镍光亮剂感兴趣,请联系 比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于镀镍的知识,可查看《行业动态 》。



推荐资讯
为什么要用不含防染盐的退镍剂

为什么要用不含防染盐的退镍剂

钢铁件在电镀生产的过程中,由于受到诸多因素的影响,难免不会出现镀层脱落或者性能不达标的情况,这个时候就需要用上退镀工艺了。钢铁零件表面镀镍层的退除溶液有很多,但要做到只退除镀镍层而不腐蚀钢基体则不容易。本期文章我们就来盘点一下几种常用的退镀工艺。
2023-11-01
铸铁工件镀化学镍之后,耐蚀性差是怎么回事?

铸铁工件镀化学镍之后,耐蚀性差是怎么回事?

近期有客户在后台咨询,说铸铁工件镀化学镍之后,为什么通过不了24小时的盐雾测试?我觉得可以展开来分析一下。
2023-10-31
使用硬铬添加剂时,关于阳极处理的一些问答(二)

使用硬铬添加剂时,关于阳极处理的一些问答(二)

在前面的文章中,我们谈到了在使用硬铬添加剂时,关于阳极处理的一些内容,这期文章我们继续来探讨其他一些内容。
2023-10-30
全国服务热线: 400-698-6089
