全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱客户案例

三价铬彩锌水如何快速排除故障

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.03.08
信息摘要:
三价铬彩锌水在日常生产中出了故障怎么办?要如何去快速排除故障呢?

三价铬彩锌水在日常生产中出了故障怎么办?要如何去快速排除故障呢?

前几天接到客户的电话,说那边使用的三价铬彩锌水出了问题,做出来的货表面优点发花。


于是比格莱的工程师迅速赶到客户现场取了三价铬彩锌水工作液回来分析,分析的结果如下:

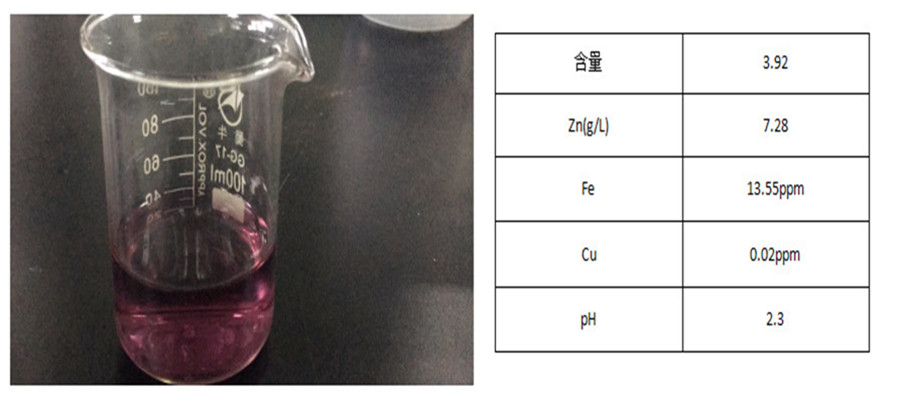

三价铬彩锌水样品及分析


于是,判定故障与处理:


1、工作液的pH值偏高,需调整到1.6-2.0;

2、工作液的金属杂质偏高,需要排掉1/5的槽液,加水,补充彩锌水原液

3、工作液的浓度偏低,需补充原液到范围内。

工程师根据分析结果,和客户进行沟通,综合以上的分析结果,对槽液进行更新,补充原液,然后调整ph值之后,现场的故障得到解决。

通常,三价铬彩锌水出了故障,应对它的浓度、ph值、和杂质进行分析,能够更快的知道问题出在哪里。

版权说明:本文为广东比格莱科技有限公司原创,转载须注明出处和链接:https://www.bigely.com

广东比格莱科技有限公司

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
