全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

使用电镀亮镍添加剂的过程中,镀层只有边缘一圈亮时应注意这一点

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2020.02.29
信息摘要:
黄先生是东莞一家电镀镍加工厂的老板,最近黄先生在使用电镀亮镍添加剂的过程中,有时候工件镀层会出现一个现象:工件只有边缘一圈是亮的,而中间是暗…

黄先生是东莞一家电镀镍加工厂的老板,最近黄先生在使用电镀亮镍添加剂的过程中,有时候工件镀层会出现一个现象:工件只有边缘一圈是亮的,而中间是暗的,这到达是什么原因引起的呢?于是黄先生求助比格莱工程师协助解决这个问题。

工程师赶赴现场后,根据现场经验和产品电镀亮镍添加剂Ni-301的特性,分析了镀液的pH值、镀液温度及电流密度,由于镀液pH值太低、镀液温度太高或电流密度太低都会导致工件不能获得良好的镍层,结果这些参数均在工艺范围内。

工程师又分析了这款亮镍添加剂Ni-301的浓度,通过赫尔槽打片实验之后发现镀液中光亮剂的浓度较低,在补充光亮剂之后,镀层可恢复均匀光亮。工程师有询问了生产线的补加量之后发现了一个问题:光亮剂的正常消耗量是控制在100毫升/千安培小时,正常生产时是按照电流参数补加光亮剂的,可是由于生产需要增加了生产量,而操作工还是控制相同的电流密度及补加量,这样工件获得的电流密度较低而不能获得良好的镀镍层。

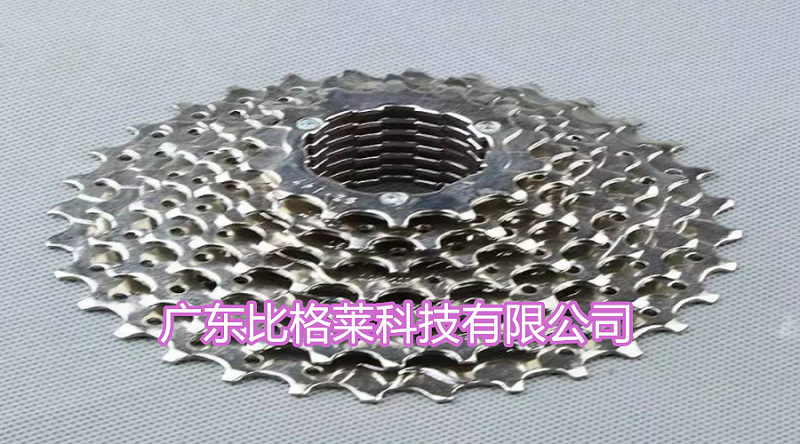

黄先生使用比格莱电镀亮镍添加剂Ni-301效果图

于是工程师跟黄先生解释说,我们在生产过程中应根据生产量适当调整光亮剂的补加量,才能保证工件镀层都能够获得良好的镀层。之后工程师协助黄先生的生产线调整光亮剂的补加量,现在黄先生生产的就再没有出现只有边缘亮、中间暗的现象了。

所以,我们在使用电镀光亮镍添加剂的过程中应注意好这一点,按照生产量的多少适当补加光亮剂,这样才能够避免工件出现边缘亮、中间暗的现象。如果您对电镀光亮镍添加剂感兴趣,不妨联系比格莱客服 ,可获取免费样品及详细技术资料!

如果您想了解更多关于镀锌的知识,可点击查看《常见问题 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
