全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

使用锌镍合金彩色钝化剂过程中,镀层钝化膜出现颜色不均匀的原因

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.08.15
信息摘要:
我们在使用锌镍合金彩色钝化剂的过程中,有时候工件的钝化膜会出现黑色、黄蓝色的颜色不均匀的现象,这是什么原因引起的呢?

我们在使用锌镍合金彩色钝化剂的过程中,有时候工件的钝化膜会出现黑色、黄蓝色的颜色不均匀的现象,这是什么原因引起的呢?

比格莱科技根据现场经验和产品锌镍合金添加剂51017、锌镍合金彩色钝化剂Zn-324特性做了分析,主要有以下这4点:

1、锌镍合金镀液的温度较高。当镀液温度在30℃以上时,镍离子的沉积速度会比较快,这样合金镀层中的镍含量较高,一般合金镀层中镍含量大于16%,会造成钝化颜色不均,钝化膜会出现黑色或黄蓝色,这时候应停止补加51019镍补充剂,并调整好镀液中镍离子的浓度。

2、锌镍合金电镀的电流密度较大。电流密度大,镍离子的沉积速度较快,会导致合金镀层中镍离子含量高而引起钝化颜色的不均匀。

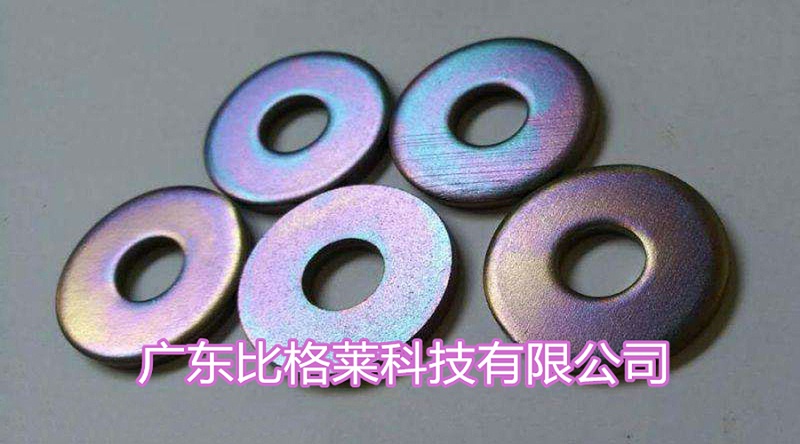

比格莱锌镍合金彩色钝化剂

3、钝化液的温度、pH值的波动大。生产过程中,镀液的温度或pH值波动较大会影响镍的共沉积速度,从而改变合金镀层的钝化性能。Zn-324彩色钝化液的温度不应超过30℃pH值应控制在1.8~2.2的范围内。

4、钝化液不均匀。钝化液由于搅拌不均匀或打气不均匀而导致钝化膜的颜色不均匀。在生产过程中应控制好钝化液的浓度均匀,才不会影响工件钝化膜颜色的均匀。

所以,在使用锌镍合金彩色钝化剂的生产中,工件钝化膜颜色不均匀而出现黑色或黄蓝色时,可从上面这4点检查故障的原因并尽量解决,减少因故障带来的损失。如果您对锌镍合金彩色钝化剂感兴趣,请联系 比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于锌镍合金的知识,可查看《行业动态 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
