全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

比格莱为您介绍Sn-829甲基磺酸亮锡添加剂

浏览次数:1 作者: 编辑: 来源: 发布日期: 2018.04.26
信息摘要:
说明和特性:比格莱Sn-829甲基磺酸亮锡添加剂制程,是适用于连续镀之高速亮锡制程。它是为连续端子电镀和剥里电镀所设计的。

说明和特性

比格莱Sn-829甲基磺酸亮锡添加剂制程,是适用于连续镀之高速亮锡制程。它是为连续端子电镀和剥里电镀所设计的。

制程的主要特性和优点简述如下:

宽广、灵活的操作环境。在宽广的电流范转内,可获得光亮、均一的Sn-829镀层

经过蒸气和热测试之后,表现出极少的褪色

最少的发雾和针孔

低泡沫

优良的可焊性

容易使用,简单的两剂体系

含有最少的有机物

高效率

持久的镀层性能

目录

1.溶液组成

2.建浴

3.建浴程式

4.操作条件

5.槽液维护

6.操作技巧和设备

7.分析步骤

8.安全警告

9.废水处理

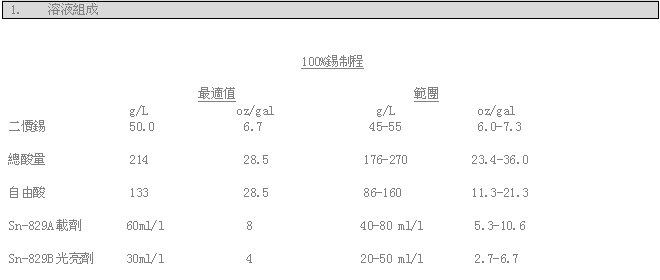

Sn-829甲基磺酸亮锡添加剂

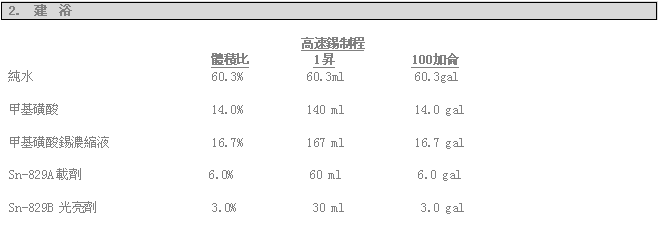

Sn-829甲基磺酸亮锡添加剂

3.建浴程序

1.加入所需量一半之纯水至电镀槽内。

2.加入所需量之甲基磺酸并混合。

3.加入所需量之甲基磺酸锡浓缩液 ,混合至均一。

4.加入计算好量之Sn-829A载剂并混合

5.加入计算好量之Sn-829B 光亮剂并混合

6.添加纯水至操作体积。完全混合。

4.操作条件

温度:                 15-25℃(59-77℉)

阳极:阴极               建议爲2:1

阴极电流密度              3-40amp/sq.dm.(30-400 amp/sq.ft.)

阴极搅拌                强烈的溶液运动(或)阴极移动

5.槽液维护

要求添加的甲基磺酸锡浓缩液和甲基磺酸的数量,一般应根据对电镀溶液的化学分析结果而定。(注意:查看分析程序)

Sn-829A载剂,可在建浴和持续补充中使用。最终的电镀産品要求保持稳定和均一的光亮性。Sn-829A载剂主要是通过带出消耗。所需的补充速率会改变,但是标准的消耗速率爲0.15-0.30L/1000KAH之间。

Sn-829B 光亮剂可在建浴和持续补充中使用。本産品爲槽液提供保持镀层的光亮性之关键物质,Sn-829B 光亮剂主要是通过电解和带出消耗的。作爲光亮剂,补充速率会改变,但是标准的补充要求应在0.4-0.6L/1000KAH之间。

6.操作技巧和设备

槽体

具线纹的PP、PE、PVC或同等的耐酸腐蚀材料。焊接型PP或PE槽体比铸造型PP、PE更爲适宜,因爲使用的模型隔离剂之坚韧性,因此,它会给槽液带来无可避免的污染.新的和使用过的槽体应该按照比格莱的建议清洗和浸泡.在建浴之前,咨询您的比格莱代理商获得专门的建议.

过滤装置

滤芯应是孔径爲10微米的代纳尔或PP.应使用非金属材质之过滤零件与槽液接触.效果差的过滤会导致镀层出现节点或粗糙.

加热或冷却线圈

石英 , 铁氟龙,或铁氟龙外衬

通风装置

应该使用具有相应排气能力的装置

阳极 (注意:不建议在同一循环中,将不溶或可溶阳极混合使用)

可溶性阳极

应是用钛篮装呈的锡球或具有一定纯度的锡球.(注意:钛篮在任何时候都应该是满的).阳极挂钩需爲钛或蒙乃尔铜-镍合金,最好有塑胶外套.阳极挂钩不能与槽液接触.阳极袋的材质应爲代纳尔或PP.如果使用阳极袋,它们需在5%MSA 溶液中预先浸泡,以除去各种类型的杂质.

不可溶阳极

铂金钛或铱氧化膜包裹钛,已经在非常高的电流密度区域或喷雾应用中使用.

整流器

整流器应爲DC 电源,连波率小于5%.

7. 分析程式

请咨询比格莱代理商

8. 安全警告

为了健康与安全起见,比格莱公司建议客户/使用者在使用前参阅比格莱物料安全资料表.物料安全资料表可以从比格莱公司索取。

9. 废水处理

在按比格莱公司废水处理建议处理废水之前,用户必须了解当地方的法规对工厂内外废水处理方法的相关规定。如果我们的建议与法规有冲突的话,以当地的法规为准。

广东比格莱科技有限公司始创于2003年,是一家集研发、生产、销售、服务为一体的高新技术企业,生产PCB化学助剂、电镀添加剂、铝材表面处理剂,是中国成长速度较快的高品质电镀化学品供应商之一。咨询热线:400-698-6089

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
