全国统一咨询热线 400-698-6089

logo

15年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

碱性锌镍合金添加剂使用过程中电镀工艺的控制要点

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.08.17
信息摘要:
我们在使用碱性锌镍合金添加剂的过程中,需要控制好镀液锌和镍的比例,来保证合金镀层中镍含量在12~16%。那么我们具体应该怎么操作呢?

我们在使用碱性锌镍合金添加剂的过程中,需要控制好镀液锌和镍的比例,来保证合金镀层中镍含量在12~16%。那么我们具体应该怎么操作呢?

比格莱科技根据现场经验和碱性锌镍合金添加剂51017特性做了分析,电镀工艺的操作要点主要有

1、镀液中锌离子和镍离子的补加。1ml/L的镍补加剂51019可使镀液中镍离子浓度提高66ppm,生产过程中可定期分析调整浓度。锌的补加建议使用溶锌槽,溶锌槽的尺寸是锌镍合金槽的20%即可。

2、镀液中氢氧化钠的含量应控制在120~140g/L补加适合,此时具有较好的分散能力和深镀能力,控制好氢氧化钠与锌的比值在10~12为好。

3、适当的补加光亮剂51020可获得光亮平整的镀层,且能防止高区烧焦、扩大光亮区域范围。光亮剂51020浓度过低时高区会粗糙、哑白;浓度过高时镀层的脆性增加,分散能力下降,且高区含镍量容易超标,不易钝化。

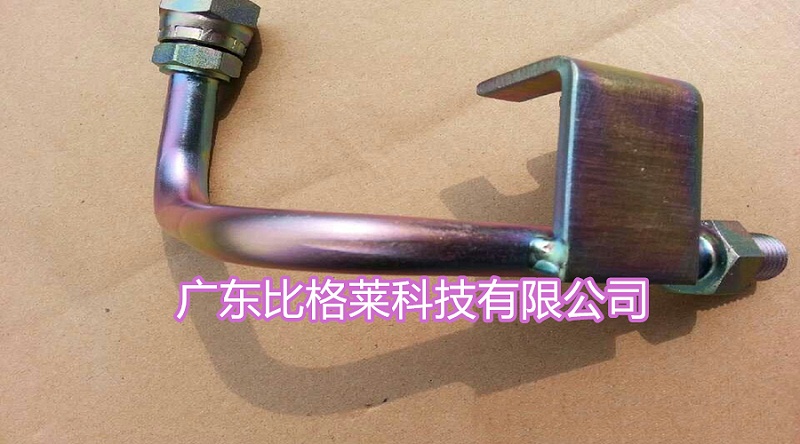

比格莱碱性锌镍合金添加剂效果图

4、镀液对温度的要求较高,正常生产时应恒温于20~28℃,以保证生产的正常进行。

5、镀液中的不溶性阳极尽量使用镍板,也可使用镀厚镍的铁板。生产过程中应经常取出检查,避免阳极钝化和镀镍铁板镀镍层的破损。

6、镀液中碳酸钠的浓度超过50g/L时,镀液的黏度会增大,导致槽电压上升,镀层低区会有发灰的现象,建议生产内半年或1年用冷冻法除去碳酸钠。

7、镀液需要连续过滤,过滤机流量至少4倍于镀液,滤芯精度20μm。

8、工件掉槽要及时捞起,避免溶解过多的杂质。当镀液中金属杂质(如铜、铅、铁)过多时,容易造成镀层低区发灰、发暗、发花等故障。镀液使用锌粉置换法处理的效果没有碱性锌酸盐那么明显,建议采用小电流电解法处理比较好。

这样,我们在使用碱性锌镍合金添加剂时维护好镀液的稳定,能够大大提高镀层的耐腐蚀性能,从而有效地降低生产成本。如果您对碱性锌镍合金添加剂感兴趣,请联系比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于锌镍合金的知识,可点击查看《 电镀百科 》。


推荐资讯
挂镀锌工件进行蓝色钝化后上下排色差较大,试试这款三价铬蓝色钝化剂

挂镀锌工件进行蓝色钝化后上下排色差较大,试试这款三价铬蓝色钝化剂

很多客户都反馈说,挂镀锌工件在使用三价铬蓝色钝化剂的过程中,会出现上下排工件钝化膜有色差的现象,很是苦恼。今天河北沧州罗先生也碰到了这样的问题。
2020-04-13
使用电镀镍光亮剂的过程中工件镀层产生氢脆现象的3个原因

使用电镀镍光亮剂的过程中工件镀层产生氢脆现象的3个原因

有客户反馈说,使用电镀镍光亮剂的过程中,工件镀镍层会产生氢脆的现象,导致工件在使用过程中镀层会出现裂纹或断裂的现象而影响使用。那么工件镀层怎么会产生氢脆的现象呢?
2020-04-13
雾锡工件进行耐波峰焊接热测试后出现聚锡现象,试试这款雾锡添加剂

雾锡工件进行耐波峰焊接热测试后出现聚锡现象,试试这款雾锡添加剂

杨先生是江苏苏州一家专做各种连接器、精密电子元器件镀锡加工的电镀厂老板。近一个多月来杨先生生产的雾锡工件在进行250℃的波峰焊接热测试后出现镀锡层发暗、鼓起的聚锡现象,可是添加剂供应商也一直解决不了这个问题,于是杨先生想更换一款不会有聚锡现象的雾锡添加剂。
2020-04-11
全国服务热线: 400-698-6089
