全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

空心零件使用镀铬添加剂镀铬时该如何布置阴、阳极比较好?

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2020.08.05
信息摘要:
有客户咨询说,空心零件(如气缸套)在使用镀铬添加剂的生产过程中,为了获得较好的镀层质量,该如何布置阴、阳极比较好呢?

有客户咨询说,空心零件(如气缸套)在使用镀铬添加剂的生产过程中,为了获得较好的镀层质量,该如何布置阴、阳极比较好呢?

比格莱科技根据现场经验和产品镀铬添加剂Cr-9的特性做了分析,阴、阳极的布置需注意这3点:

1、空心零件在镀铬时,阳极应放置在阴极的内部中心处,要保持阴阳极之间的镀液能够自由循环。

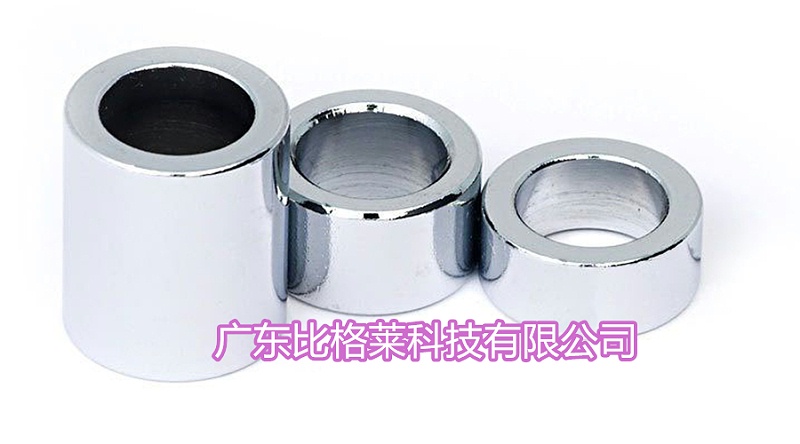

比格莱镀铬添加剂Cr-9效果图

2、为了防止零件的镀铬层不均匀,阴极与阳极的下部间距应增大一些,应采用锥度不大的阳极。在往槽内防止阳极时,直径较小的一端应在下面。当有直径比较小的圆筒形零件镀铬时,可使用铅镀层为0.1~0.3mm的镀铅钢丝作为阳极。

3、为了使空心零件的各个角都能沉积上铬层,阳极应做成带出角的形状。在镀零件的外表面时,阳极应做成与零件相同的形状,这样可避免零件各个角上的镀铬层出现粗糙、烧焦的现象,而在各角落出应放置不导电的屏蔽板。

所以,我们的空心零件的使用镀铬添加剂的生产过程中,可按照以上这3点布置阴、阳极,可保证零件可获得良好质量的镀铬层。如果您对这款镀铬添加剂感兴趣,请联系比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于镀铬的知识,可点击查看《常见问题 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
