全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

使用锌镍合金三价铬蓝色钝化剂时的注意要点

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.08.23
信息摘要:
使用碱性合金三价铬蓝色钝化剂可获得均匀的淡蓝色到青蓝色外观,且具有较强耐腐蚀性能的锌镍合金镀层。那么在使用碱性合金三价铬蓝色钝化剂的过程中应…

使用碱性合金三价铬蓝色钝化剂可获得均匀的淡蓝色到青蓝色外观,且具有较强耐腐蚀性能的锌镍合金镀层。那么在使用碱性合金三价铬蓝色钝化剂的过程中应注意哪些要点呢?

比格莱科技根据现场经验和产品Zn-323三价铬蓝色钝化剂特性做了分析,主要有以下这5点:

1、锌镍合金镀层的厚度要在5μm以上,注意可以保证工件钝化后具有较好的耐腐蚀性能。另外,镀层中镍含量也会影响镀层的色泽和耐腐蚀性能,镍含量越高,镀层耐腐蚀性能就比较好,但会比较难钝化,综合考虑,镀层中镍含量在13~15%为好。

2、钝化液的操作参数因控制在工艺范围内。一般使用不用的钝化剂,操作参数会有所偏差。如比格莱Zn-323在操作时浓度范围是Zn-323A50ml/LZn-323C75ml/L(挂镀),pH4.0左右,温度30℃左右。

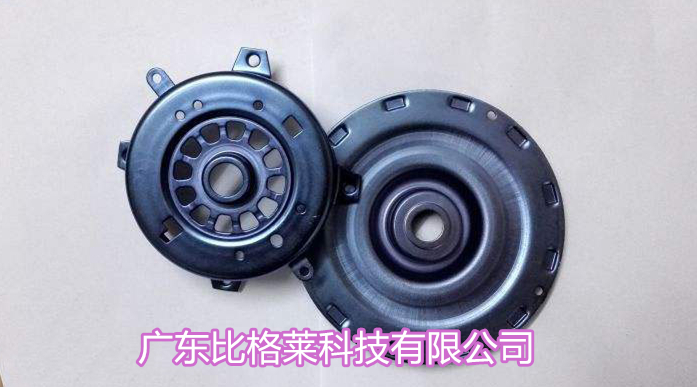

比格莱锌镍蓝色钝化剂效果图

3、钝化液的搅拌力度会影响镀层的颜色及耐腐蚀性能。一般搅拌较强烈时,钝化膜为褐色的薄层皮膜,且耐腐蚀性能会降低。为保证得到淡蓝色的外观及良好的耐腐蚀性能,生产过程中应调整好合适的搅拌力度。

4、随着生产的进行,钝化液中锌离子和铁离子的积累会影响钝化液的性能和耐腐蚀性能,因此钝化液中掉槽工件应及时打捞,并定期更新钝化液,确保钝化液的只能良好,也能够延长钝化液的使用寿命。

5、适当的烘烤处理。工件钝化后需要进行充分的烘烤处理,若烘烤不充分,镀层的耐腐蚀性能会降低。比格莱建议客户在使用Zn-323时,工件烘烤温度设置在80℃以上,烘烤时间在10分钟以上为好。

在使用锌镍合金三价铬蓝色钝化液的生产中控制好这些要点,保证镀层的外观好、耐腐蚀性能好,并且能够有效延长钝化液的使用寿命长。如果您对锌镍合金三价铬蓝色钝化液感兴趣,请联系 比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于锌镍合金的知识,可查看《行业动态 》。


推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
