全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

使用锌镍合金黑色钝化剂时,镀层钝化后颜色呈暗棕色或褐色的原因

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.08.12
信息摘要:
我们在使用锌镍合金黑色钝化剂过程中,有时候工件钝化出来的颜色并不是我们想要的乌黑发亮镀层,而是呈暗棕色或褐色的镀层,这种现象是什么原因引起的…

我们在使用锌镍合金黑色钝化剂过程中,有时候工件钝化出来的颜色并不是我们想要的乌黑发亮镀层,而是呈暗棕色或褐色的镀层,这种现象是什么原因引起的呢?

比格莱科技根据现场经验和产品碱性锌镍合金黑色钝化剂Zn-327的特性做了分析,主要有以下这4

1、锌镍合金镀层中的镍含量小于13%,会使钝化膜的颜色不够黑。在生产过程中应及时分析镀液成分的浓度,并适当提高镀液中镍离子浓度或降低锌离子浓度。

2、锌镍合金镀层太薄。镀层太薄在钝化过程中会导致镀层的黑度不够或不均匀,应适当提高电流密度或延长电镀时间,确保镀层厚度在6μm以上。

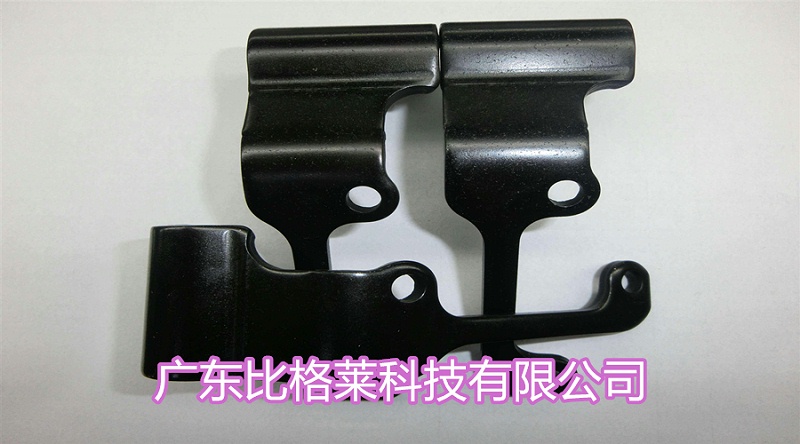

比格莱锌镍合金黑色钝化剂

3、黑色钝化液的操作参数不当。由于钝化液的pH值过高或过低、温度过高或钝化时间太短而导致锌镍合金镀层的黑度不够而呈暗棕色或褐色,所以在生产过程中应控制好钝化液的pH值、温度和钝化时间。

4、黑色钝化液中金属杂质含量较多。随着生产的进行,钝化液中金属杂质的含量会越来越多,金属杂质较多时(如锌、铜等)会影响锌镍合金镀层的黑度。因此当钝化液中金属杂质较多时应更新或更换钝化液。

所以,当我们在使用锌镍合金黑色钝化剂的过程中,工件镀层的黑度不是五黑发亮而是呈暗棕色或褐色的镀层时,可从以上这4点解决问题,减少故障带来的损失。如果您对锌镍合金黑色钝化剂感兴趣,请联系 比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于锌镍合金的知识,可点击查看《常见问题 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
