在前面的文章中,我们谈到了挂具对酸铜工艺的影响。那么这一期我通过一个案例来聊聊,使用硬铬添加剂时,挂具长度不合理会对镀铬层质量造成什么影响?
延伸阅读:
#故障现象
某电镀车间是做镀硬铬工艺的,工件是钥匙扣小件类零件,他们的工人采用绑扎式挂具进行电镀,在一次生产中,发现有部分钥匙扣凹处镀不上铬层,对电镀产品的质量产生了影响。
#故障分析及处理
工件凹处镀不上铬层,就是表示镀液的深度能力差。所以,要想解决这个问题,就相当于要解决深镀能力差的问题,我们就需要从影响深镀能力的因素来入手。在镀硬铬工艺中,对深镀能力造成影响的因素有以下几种:
①镀件毛坯粗糙
②底镀层粗糙
③镀液成分不合理
④阳极导电不良
⑤挂具接触不好
等等
在排查过程中,由于故障现象出现在部分产品,因此,可以排除镀液质量问题。
在检查发现同样粗糙度的镀件中,存在合格和不合格的,那么可以说明与产品的粗糙度无关。
接着,对故障产品进行检查,发现它们的绑扎方式不同,故障产品出现在“绑扎较长”的电镀挂具上。
经过了解,原来是因为该时间段生产任务量大,当班人员擅自调整了每串绑扎零件的数量,造成绑扎挂具长度与阳极长度出现不匹配的现象,导致底部工件电流密度出现不足的情况。
我们在对电镀小工件进行绑扎的时候,需保证一串工件的长度与阳极板在液面下的长度是一样的。上部工件低于液面 5cm,下部工件应该低于阳极板下边缘5cm。
如果出现工件数量不足的情况时,我们也要把挂具下部用导体配够长度,以免下部工件烧焦。
#结语

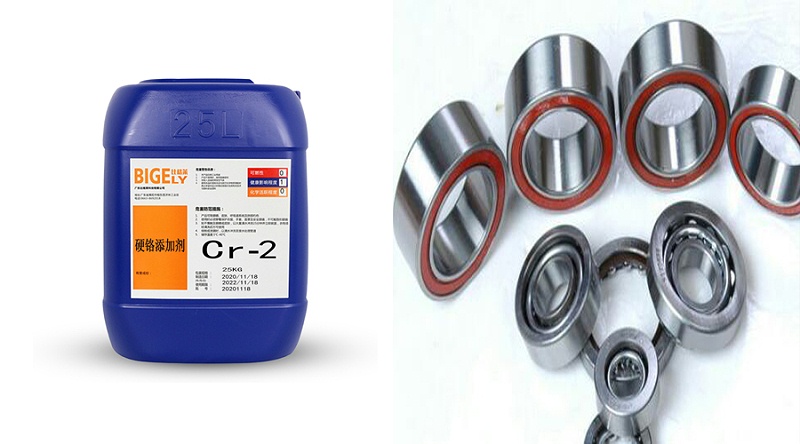

在镀硬铬工艺中,想要提高深镀能力,我们还可以使用比格莱的硬铬添加剂Cr-2,加入它之后,即使是复杂形状工件的凹洼处或者深孔中也能沉积上镀层,而且分散能力好,镀层厚度均匀,能够提高电镀质量和生产效率。
