全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

锌镍合金三价铬本色钝化剂应用过程中,钝化膜出现褐色的原因

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.08.26
信息摘要:
锌镍合金三价铬本色钝化剂应用过程中,工件锌镍合金表面可获得一层均匀透明的钝化膜,能有效提高镀层的耐腐蚀性能。而有时候在生产时工件的边缘位置会…

锌镍合金三价铬本色钝化剂应用过程中,工件锌镍合金表面可获得一层均匀透明的钝化膜,能有效提高镀层的耐腐蚀性能。而有时候在生产时工件的边缘位置会出现褐色的现象,影响了钝化膜的外观颜色,这是什么原因引起的呢?

比格莱科技根据现场经验和产品锌镍合金三价铬本色钝化剂Zn-325特性做了分析,主要有以下这2个原因:

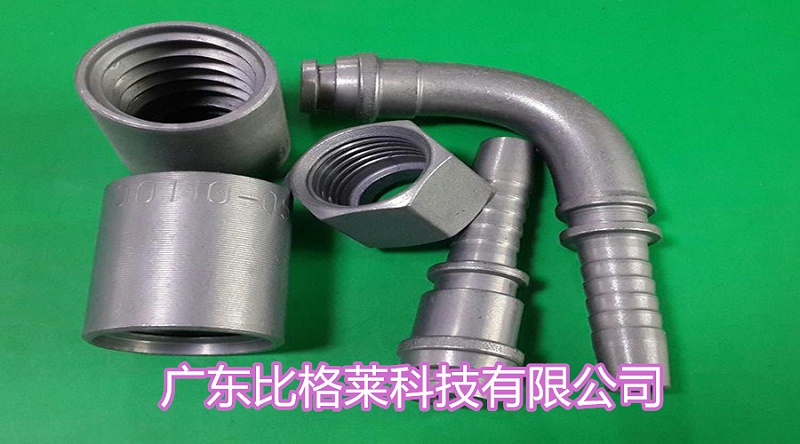

比格莱锌镍合金三价铬本色钝化剂

1、工件在镀好锌镍合金镀层后由于水洗不干净、或放置较长时间而没有及时钝化,工件继续钝化后钝化膜就会出现淡黄色到褐色的颜色,从而影响钝化膜的颜色外观。生产时工件电镀完应及时水洗,并缩短电镀到钝化的时间。

2、镀液中镍离子浓度较。镀液中镍离子浓度则合金镀层中镍含量也,当镀层中镍含量12%,合金镀层中低电流区的镀层钝化膜会出现暗褐色此时可适当提高镀液中金属锌的浓度,或补加比格莱锌镍合金镍补充剂51019,以维持合金镀层中镍含量在13~15%

因此,我们在使用锌镍合金三价铬本色钝化剂时钝化膜出现褐色现象时注意这两点,可保证锌镍合金工件钝化外观均匀透明。如果您对锌镍合金三价铬本色钝化剂感兴趣,请联系 比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于锌镍合金的知识,可点击查看《常见问题 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
