全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

三价铬钝化膜颜色的性能对比

浏览次数:1 作者: 编辑: 来源: 发布日期: 2018.12.29
信息摘要:
电镀锌和锌合金镀层在经过三价铬钝化处理后,能有效提高镀层的耐盐雾性能。根据不同的钝化液可以得到不同的颜色外观,现在市面上比较多的有黑色、彩色…

电镀锌和锌合金镀层在经过三价铬钝化处理后,能有效提高镀层的耐盐雾性能。根据不同的钝化液可以得到不同的颜色外观,现在市面上比较多的有黑色、彩色和蓝白色这几种颜色钝化。

1.三价铬黑色钝化。一般是pH在2-4之间的钝化液中加入铜、银、铁、镍等金属离子作为发黑剂而得到的黑色钝化膜。但由于黑色钝化膜的成膜速度快,膜层的排列结构比较疏松,耐盐雾性能不高。在未经过封闭的黑色钝化膜层,中性盐雾试验中一般36h出现白斑。

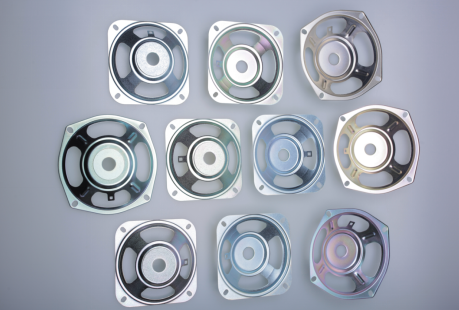

三价铬钝化

2.三价铬蓝白色钝化。三价铬蓝白色钝化溶液由三价铬盐、硫酸、硝酸和氢氟酸等成份组成。为了提高其抗蚀性,有的还加入镍盐、钴盐、稀土金属盐和溶胶类封孔剂。由于三价铬蓝白色钝化膜中缺少六价铬成分,而六价铬对膜层有自修复能力,因此抗腐蚀性能比较差。一般的中性盐雾试验也只能达到48-72小时。

3.三价铬彩色钝化。三价铬彩色膜层和蓝白色膜层一样,都是是通过锌的溶解形成锌离子,使溶液的pH值上升,三价铬直接与锌、氢氧根等离子反应,形成不溶性化合物凝结在锌层表面形成钝化膜。不过他们的三价铬形态不一样,所产生的颜色就不一样。三价铬彩色钝化膜的膜层厚度为0.25μm-1μm,而三价铬蓝白色钝化膜的厚度只有80nm左右,所以三价铬彩色钝化膜的抗腐蚀性要大大超过蓝白色钝化膜。彩色钝化剂出白锈的时间能达到144h以上,所以我们不必担心三价铬彩色钝化膜的抗腐蚀性。

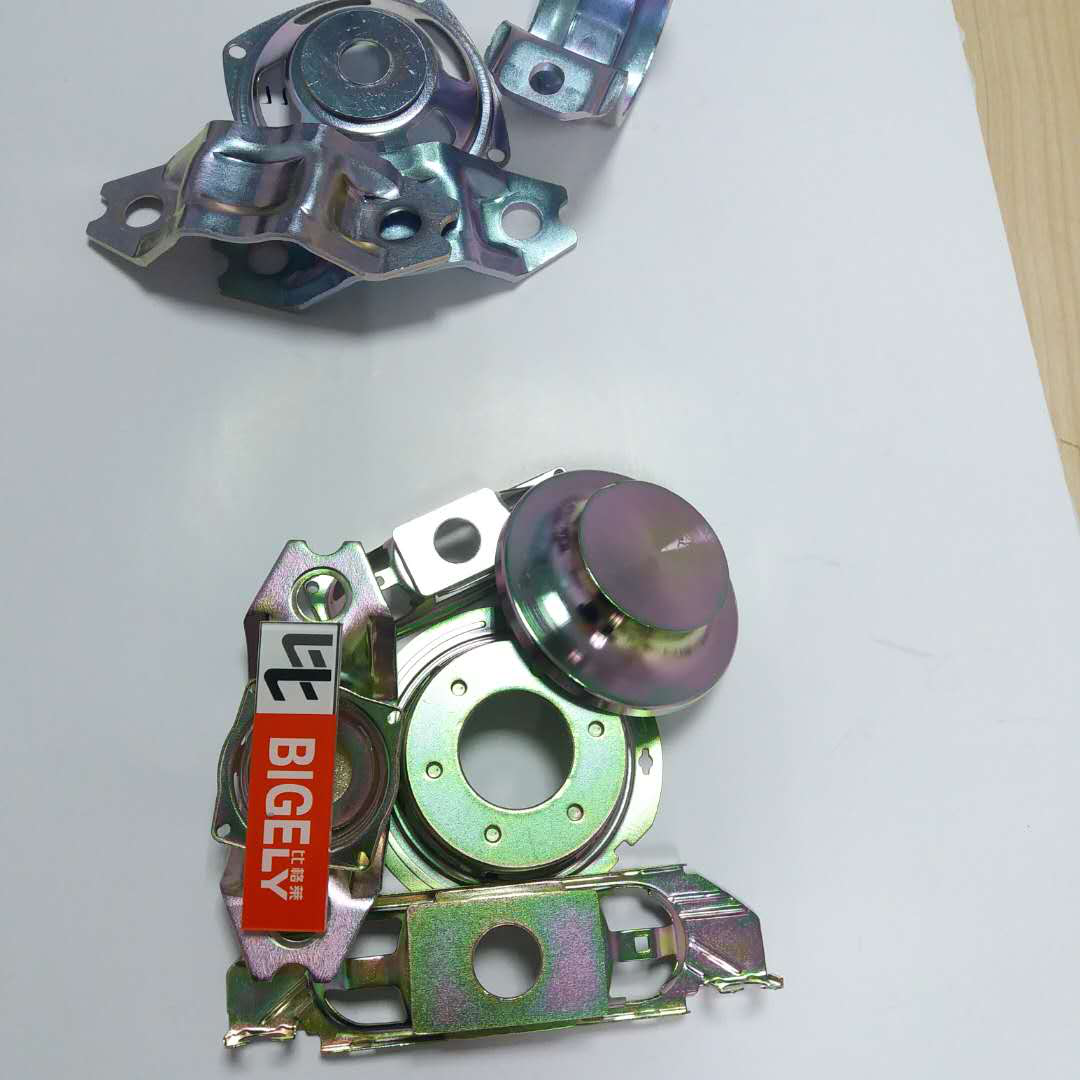

三价铬钝化

 在镀锌层上的三价铬钝化可以根据不同的工艺条件得到不同的颜色外观和厚度的钝化膜,比格莱科技能够对客户的不同需求给出相应的技术支持。广东比格莱科技有限公司始创于2003年,是一家集研发、生产、销售、服务为一体的高新技术企业。公司的三价铬钝化剂工艺成熟稳定,维护简单,优势明显。

网站:https://www.bigely.com或https://bigely.1688.com。

微信图片_20181211110118


推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
