全国统一咨询热线 400-698-6089

logo

15年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

在使用镀锌三价铬钝化剂时,影响钝化液更换频率的原因

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.08.10
信息摘要:
我们在使用镀锌三价铬钝化剂的过程中,有的钝化液可以使用一个月,而有的使用3~7天就要重新更换工作液。那么影响钝化液更换频率的原因是什么呢?

我们在使用镀锌三价铬钝化剂的过程中,有的钝化液可以使用一个月,而有的使用3~7天就要重新更换工作液。那么影响钝化液更换频率的原因是什么呢?

比格莱科技根据现场经验和三价铬蓝色钝化剂Zn-98的特性做了分析,主要有以下这3点:

1、钝化剂需要保证有足够的质量浓度。如比格莱的Zn-98采用纯度高的原材料配制,能够保证工作液在稳定的质量浓度范围内。生产过程中,钝化液的浓度会逐渐降低,及时补充钝化剂能够保证工作液浓度的稳定,一般根据生产的需要,Zn-98的浓度可控制在25~75ml/L

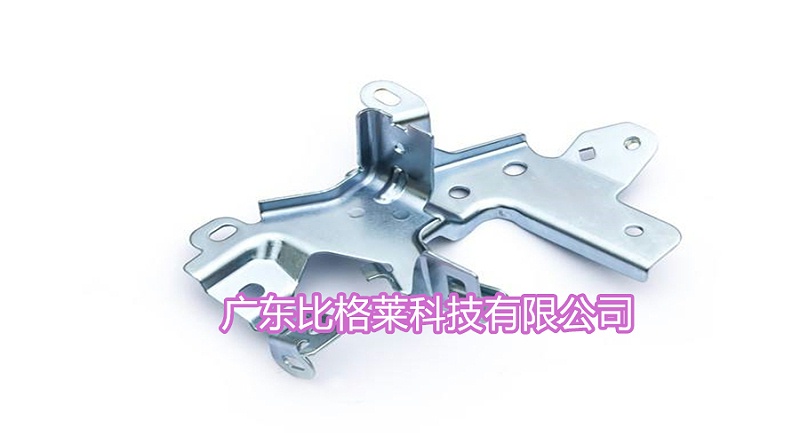

比格莱镀锌三价铬蓝色钝化剂

2、操作浓度的控制。钝化液的pH值、温度和钝化时间的控制得当,对钝化工件的外观及性能有直接的影响,对钝化液的使用寿命也有很大的影响。一般的三价铬钝化剂(如比格莱的Zn-98),严格控制好钝化液的操作条件,工件的钝化膜结晶细致、结合力好、耐腐蚀性能也比较好,另外钝化液的使用寿命也比较长。

3、钝化液中杂质浓度的控制。镀锌三价铬钝化剂对杂质的容忍度比较差,当钝化液中杂质浓度超过允许值时,钝化膜会出现发雾、发黄等现象降低工件的耐腐蚀性能还会影响钝化液的使用寿命而增加钝化液的更换频率。一般钝化液在使用过程中应严格控制好杂质的浓度(如锌离子10g/L,铁离子100mg/L,铜离子5mg/L,铅离子5mg/L),能够有效延长钝化液的使用寿命。

所以,在使用镀锌三价铬钝化剂的过程中影响钝化液更换频率的原因主要就是这3点,加强对钝化液的维护,能够有效减少钝化液的更换频率,从而节约生产成本。如果您对 锌三价铬钝化剂感兴趣,请联系比格莱 客服,可获取免费样品及详细技术资料!

如果您想了解更多关于镀锌的知识,可点击查看《电镀百科》。

推荐资讯
挂镀锌工件进行蓝色钝化后上下排色差较大,试试这款三价铬蓝色钝化剂

挂镀锌工件进行蓝色钝化后上下排色差较大,试试这款三价铬蓝色钝化剂

很多客户都反馈说,挂镀锌工件在使用三价铬蓝色钝化剂的过程中,会出现上下排工件钝化膜有色差的现象,很是苦恼。今天河北沧州罗先生也碰到了这样的问题。
2020-04-13
使用电镀镍光亮剂的过程中工件镀层产生氢脆现象的3个原因

使用电镀镍光亮剂的过程中工件镀层产生氢脆现象的3个原因

有客户反馈说,使用电镀镍光亮剂的过程中,工件镀镍层会产生氢脆的现象,导致工件在使用过程中镀层会出现裂纹或断裂的现象而影响使用。那么工件镀层怎么会产生氢脆的现象呢?
2020-04-13
雾锡工件进行耐波峰焊接热测试后出现聚锡现象,试试这款雾锡添加剂

雾锡工件进行耐波峰焊接热测试后出现聚锡现象,试试这款雾锡添加剂

杨先生是江苏苏州一家专做各种连接器、精密电子元器件镀锡加工的电镀厂老板。近一个多月来杨先生生产的雾锡工件在进行250℃的波峰焊接热测试后出现镀锡层发暗、鼓起的聚锡现象,可是添加剂供应商也一直解决不了这个问题,于是杨先生想更换一款不会有聚锡现象的雾锡添加剂。
2020-04-11
全国服务热线: 400-698-6089
