全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

工件彩锌钝化后孔位颜色较深,是三价铬彩锌钝化剂操作不当吗?

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.06.25
信息摘要:
我们正常生产的三价铬彩锌钝化工件是均匀光亮的彩色膜层,而有时候工件钝化出来孔位的颜色会比较深,呈现黄绿色,这是三价铬彩锌钝化剂操作不当吗?

我们正常生产的三价铬彩锌钝化工件是均匀光亮的彩色膜层,而有时候工件钝化出来孔位的颜色会比较深,呈现黄绿色,这是三价铬彩锌钝化剂操作不当吗?

其实,三价铬彩锌钝化剂在使用过程中的操作要点主要有钝化液的浓度、温度、pH值、钝化时间等,这些细节一旦没有控制好,就有可能会出现工件钝化后孔位颜色较深的现象,具体原因如下:

1、钝化液的浓度。钝化液的浓度较高,即三价铬离子浓度较高,工件钝化时镀锌层的的成膜速度较快,孔位或边缘位置的颜色会比较深。在使用三价铬彩锌钝化剂时应控制好三价铬离子的浓度,浓度较高时需按比例稀释。

2、钝化液的温度。钝化液的温度高,成膜速度比较快,钝化膜颜色也比较深。生产过程中应控制好钝化液的温度在工艺范围内。

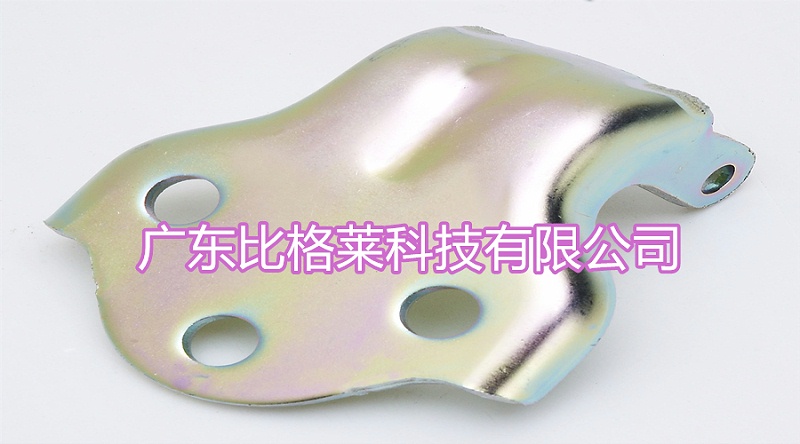

比格莱三价铬彩锌钝化剂

3、钝化液的pH值。钝化液的温度低,上色速度较快,钝化膜颜色会比较深。生产时钝化液的pH值应控制在1.8~2.0,并尽量保证pH值不要有较大的波动。

4、工件钝化时间较长。工件钝化的时间长,会溶解较多的镀锌层,而且钝化膜的颜色会比较深。生产时应控制好工件的钝化时间,停机时若有工件在钝化槽中,应及时取出,避免溶解较多在锌或铁,影响后续工件的钝化质量及钝化液的使用寿命。

5、钝化液的打气情况。生产过程中钝化液的打气方式不当时(过大或过小),钝化液不均匀,工件钝化后颜色就会不均匀,出现局部颜色较深或颜色较浅。所以生产时应较差钝化液的打气系统,确保钝化液打气均匀。

所以,在使用三价铬彩锌钝化剂时应结合操作说明书,并控制好钝化液的浓度、温度、pH值、钝化时间,保证工件钝化后的钝化膜均匀光亮,避免孔位的颜色过深。如果您对碱性镀锌光亮剂感兴趣,请联系 比格莱客服,可获取免费样品及详细技术资料!

如果您想了解更多关于镀锌的知识,可点击查看《常见问题 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
