全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

使用镀锌三价铬彩色钝化剂个过程中,工作液应该这样维护管理

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.12.21
信息摘要:
有网友咨询说,在使用镀锌三价铬彩色钝化剂的过程中,工作液应该怎样进行维护管理才能钝化更多的工件,并且使工作液的使用寿命更长呢?

有网友咨询说,在使用镀锌三价铬彩色钝化剂的过程中,工作液应该怎样进行维护管理才能钝化更多的工件,并且使工作液的使用寿命更长呢?

比格莱科技根据现场经验和产品镀锌三价铬彩色钝化剂Zn-105的特性做了分析,主要有以下这4点:

1、钝化剂各操作参数的控制。生产过程中应严格按说明书的参数控制好工作液的浓度、pH值、温度及钝化时间,使工件钝化膜能够达到理想的颜色效果。实践数据证明,每升Zn-105钝化剂可钝化7000~8000dm2的工件,但实际生产需根据工件的形状、大小以及带出量的不同做相应的浓度控制,能够保证工件钝化膜的外观好看,厚度适中,且耐腐蚀效果好。

2、在连续生产过程中,工作液中铁离子和锌离子会不断积累,当铁离子含量大于30g/L或锌离子大于10g/L时工件镀层容易出现碎花、黄斑及起雾等现象。这时候可排掉槽底10%的工作液,用Zn-105钝化剂重新补加调整工作液的浓度再进行生产。

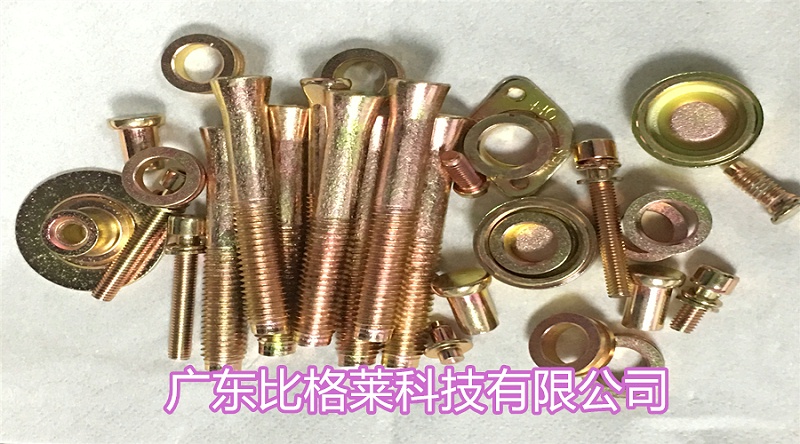

比格莱镀锌三价铬彩色钝化剂

3、当生产线故障停机或断电时应尽快将浸泡在钝化槽中的工件提起,减少锌、铁离子的积累。另外钝化工作液在没有生产时建议用盖子盖好,避免灰尘或固体颗粒杂质进入工作液中导致工作液的微量组分发生变化而影响钝化效果及使用寿命。

4、生产时应至少每4个钟用磁铁吸出掉槽的工件,减少铁离子含量的增高。实践证明,只有频繁并及时地打捞掉槽的工件,才能很好地延长工作液的使用寿命。

因此,在使用镀锌三价铬彩色钝化剂Zn-105的过程中,按照以上这4点进行维护管理,可有效提高工作液的钝化效率,并延长工作液的使用寿命。 如果您对镀锌三价铬彩色钝化剂Zn-105感兴趣,请联系  比格莱客服 ,可获取免费样品及详细技术资料!

如果您想了解更多关于镀锌的知识,可查看《行业动态 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
