全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

锌酸盐镀锌添加剂应用过程中,镀锌后的出光是什么目的?

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.03.26
信息摘要:
在锌酸盐镀锌添加剂的应用过程中,镀锌后有一道工序叫出光,出光的目的是什么呢?

锌酸盐镀锌添加剂的应用过程中,镀锌后有一道工序叫出光,出光的目的是什么呢?

1、表面洗净作用。锌酸盐镀锌后工件表面附着的碱液更不能简单洗净,带入钝化液中的残碱会使对pH条件有严格要求的低铬钝化工艺槽液的pH上升很快,钝化液的pH调整频繁。若稍不及时调整,则钝化效果变差、钝化质量波动很大。因此,出光是不可省去的工序。

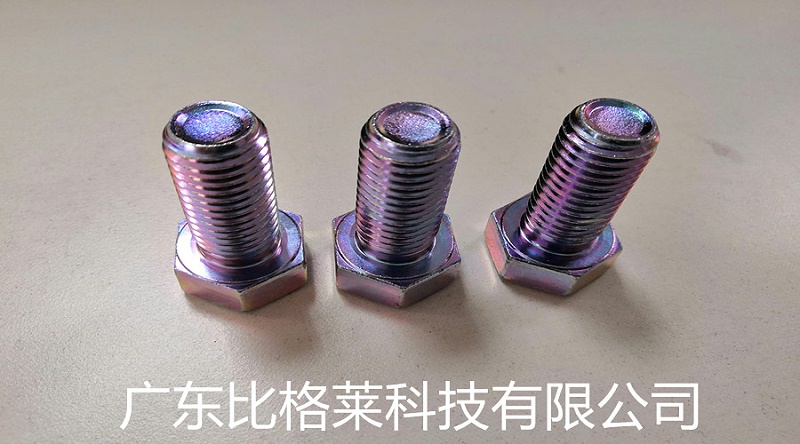

比格莱锌酸盐镀锌添加剂

2、化学抛光作用。出光是一种对镀锌层的化学抛光工艺,能明显提高镀锌层的光亮作用。通常是30ml/L以上的硝酸溶液,即能起到对镀锌层的化学抛光作用。

3、检验镀层杂质严重程度。若镀层中含铁量重,则高中电流密度区镀层呈灰黑色;当镀层含铅量重时,出光后镀层亮度比不出前反而差些;夹杂有机物重时,出光后高电流密度区镀层发黄。出现这种情况时,不宜再作钝化,钝化后效果也必然很差,而应对镀液除杂后再生产。

这就是锌酸盐镀锌添加剂的应用过程中,镀锌后出光的目的。如果您想找一家经验丰富的锌酸盐镀锌添加剂厂家,可以选择比格莱科技。

如果您想了解更多关于镀锌的知识,可点击查看《电镀百科 》。

推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
