全国统一咨询热线 400-698-6089

logo

18年专注环保电镀添加剂研发制造 高品质 低成本 两者可以兼得
比格莱新闻动态

注意镀锌三价铬钝化剂这几个操作要点,延长钝化液使用寿命

浏览次数:1 作者: 编辑: 来源: 广东比格莱科技 发布日期: 2019.06.28
信息摘要:
我们在使用镀锌三价铬钝化剂时,常常因为操作管理不当,造成钝化液使用不稳定而影响了工件的钝化效果。另外还影响了钝化液的使用寿命,额外增加了生产…

我们在使用镀锌三价铬钝化剂时,常常因为操作管理不当,造成钝化液使用不稳定而影响了工件的钝化效果。另外还影响了钝化液的使用寿命,额外增加了生产成本。那么我们在使用镀锌三价铬钝化剂时应注意哪些要点呢?

1、选择合适的钝化液并保证钝化液的质量浓度。比格莱的Zn-228是一款三价铬钝化剂,它适用于不同的镀锌工艺,可在镀锌层产生带红-绿的彩钝,并且耐腐蚀性能完全可以与传统六价铬钝化相媲美。生产过程中,钝化液的浓度会逐渐降低,补充钝化液时尽量保证浓度波动不要太大,如Zn-228的浓度应控制在8~10%

2、钝化液的pH值的控制。pH值不但影响锌的溶解和钝化膜的再溶解速率,同时也会影响工件在钝化液中滞留的时间。想要获得稳定、质量好的钝化膜,就要保持钝化液的pH值相对稳定,否则易造成钝化膜的厚薄不均。Zn-228pH值应控制在2.0~2.5

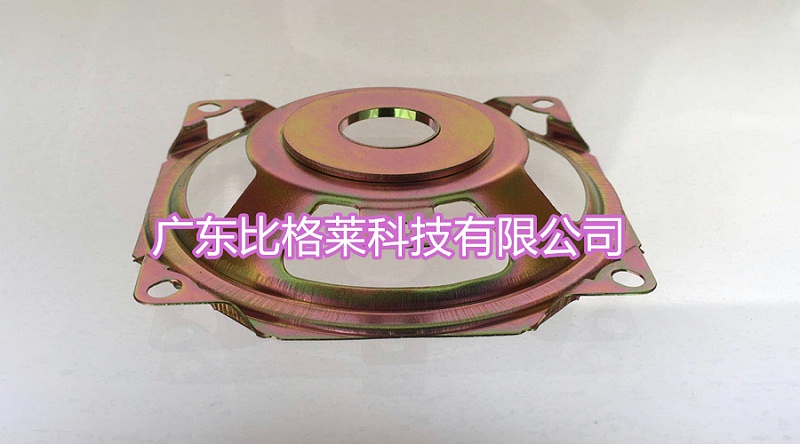

比格莱镀锌三价铬钝化剂

3、钝化液温度的控制。温度控制与钝化膜的形成速率有着密切的联系,在相同的钝化时间和pH值条件下,钝化液的温度越高,钝化膜比较均匀,并且耐腐蚀效果比较好。一般温度控制在20~30℃

4、钝化液的钝化时间。工件的钝化时间长短,产生的钝化膜厚度也不一样。钝化膜过厚,易造成钝化膜层疏松,结合力不牢。Zn-228d的钝化时间是45~120秒。

5、钝化液中杂质浓度的控制。镀锌三价铬钝化剂对杂质的容忍度比较差,当钝化液中杂质浓度超过允许值时,钝化膜会出现发雾、发黄等现象,并且会明显降低工件的耐腐蚀性能。一般钝化液中杂质的允许值为:锌离子10g/L,铁离子100mg/L,铜离子5mg/L,铅离子5mg/L

在使用镀锌三价铬钝化剂时,注意这些操作要很关键。保证了钝化液稳定,减少故障的发生,提高生产效率,从而节约了维护成本。如果您对镀锌三价铬钝化剂感兴趣,请联系 比格莱客服 ,可获取免费样品及详细技术资料!

如果您想了解更多关于镀锌的知识,可查看《 行业动态 》。


推荐资讯
使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

使用电镀铬添加剂补镀铬时,工件背对阳极一面的镀层被退掉的原因

有客户咨询说,在使用电镀铬添加剂补镀铬时,工件背对阳极一面已镀上的铬层反而被退掉了,这是怎么回事呢?
2021-07-15
使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

使用氯化钾镀锌光亮剂生产时,有效提高工件钝化膜附着力的方法

我们都知道,使用氯化钾镀锌光亮剂生产时,由于工件镀层表面会粘附大量的有机物,导致工件钝化后钝化膜的附着力差、容易变色、脆性大等问题,导致工件返工重镀的次数较多而影响工件的质量和生产的进度。那么我们有什么办法可以提高钝化膜的附着力呢?
2021-07-14
工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

工件使用镀锌三价铬蓝白钝化剂生产后膜层出现泛黑、泛红现象的原因

浙江宁波的欧阳先生是一家汽车零部件镀锌加工厂的老板。近一个多月来,工件碱性镀锌后使用三价铬蓝白钝化剂钝化后,膜层容易出现泛黑、泛红的故障现象,严重影响了工件的外观和性能要求,那这种现象是什么原因引起的呢?
2021-07-13
全国服务热线: 400-698-6089
